Technische Daten

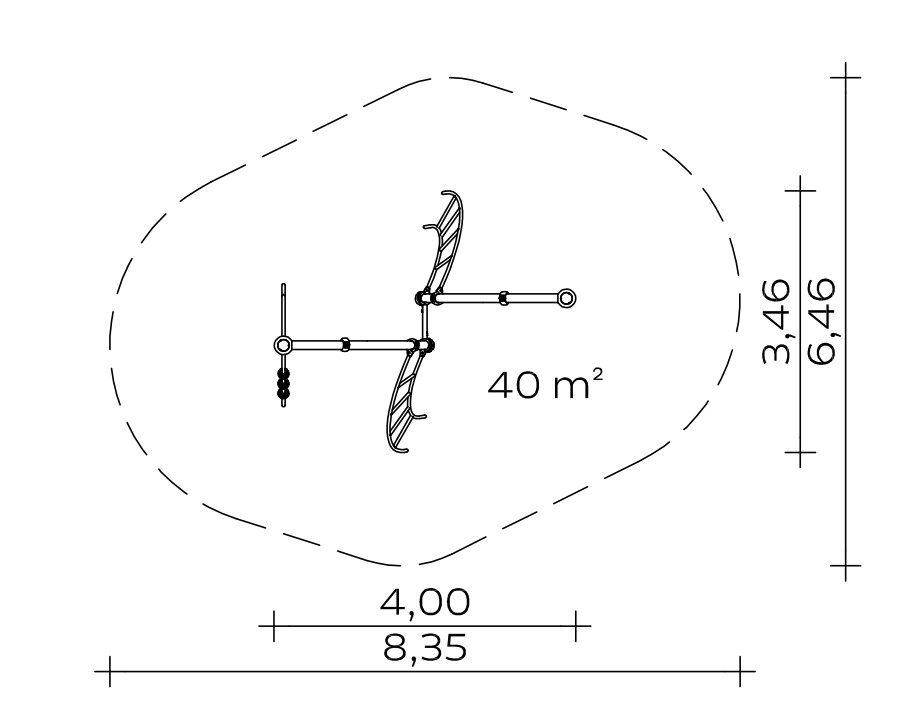

Geräteraum: 4,00 x 3,46 x 2,93 m
Mindestraum: 8,35 x 6,46 x 2,93 m
Aufprallfläche: 40 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
315 kg insgesamt

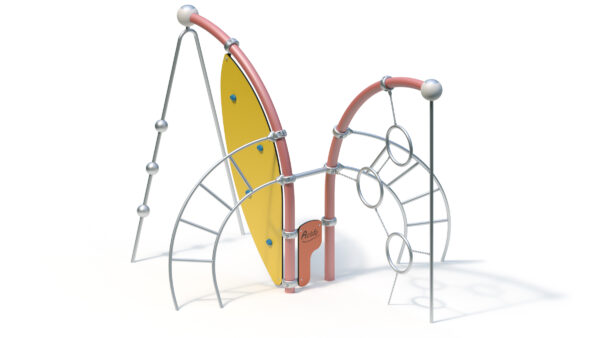

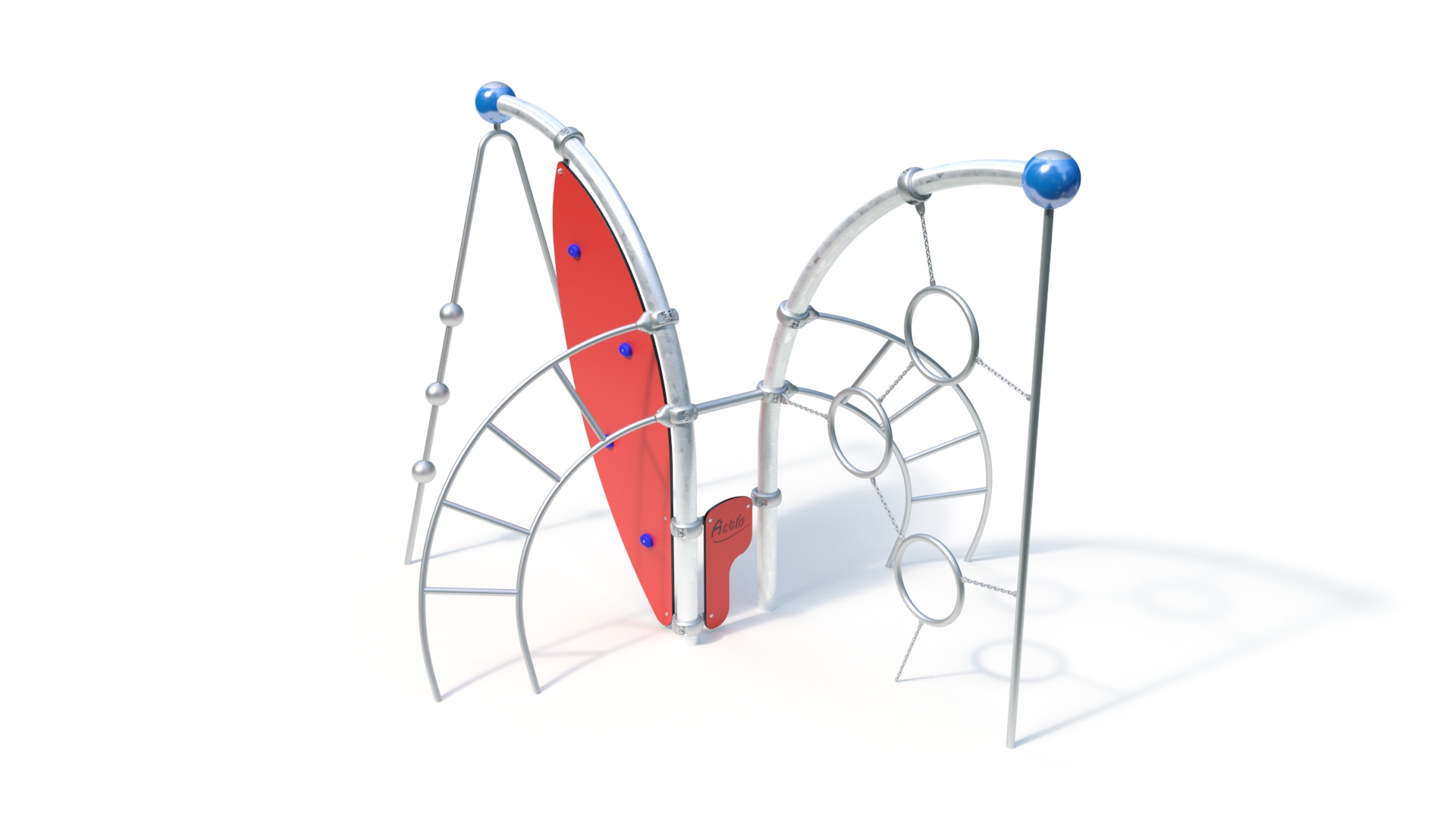

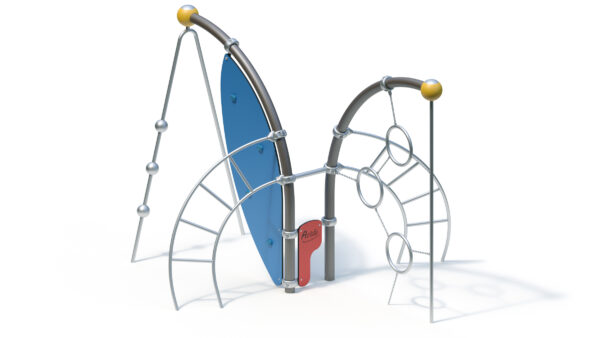

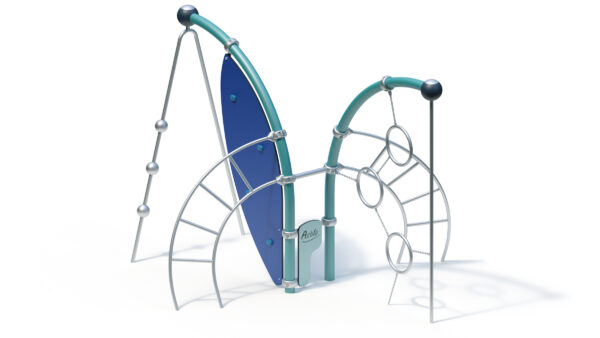

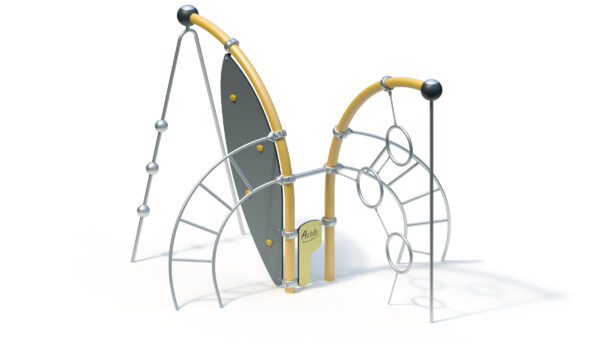

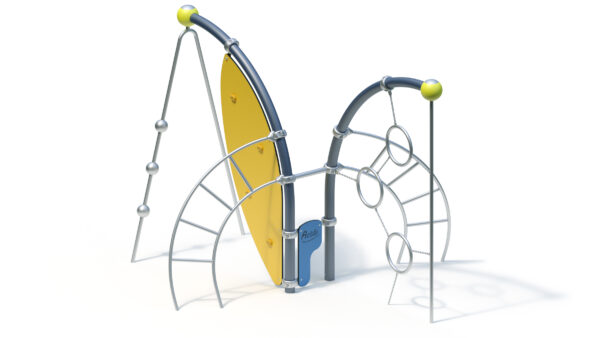

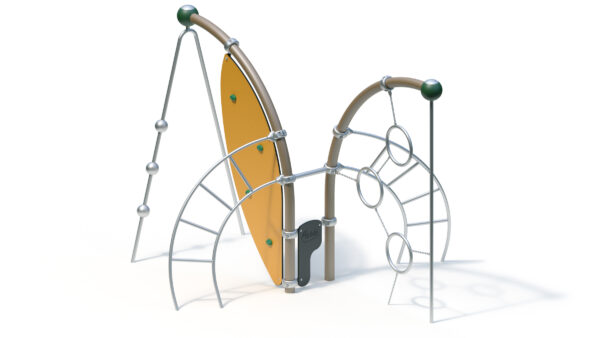

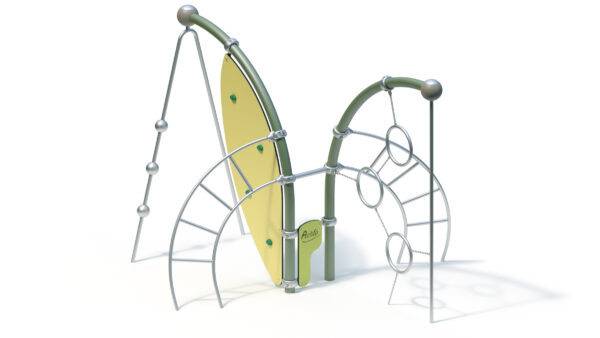

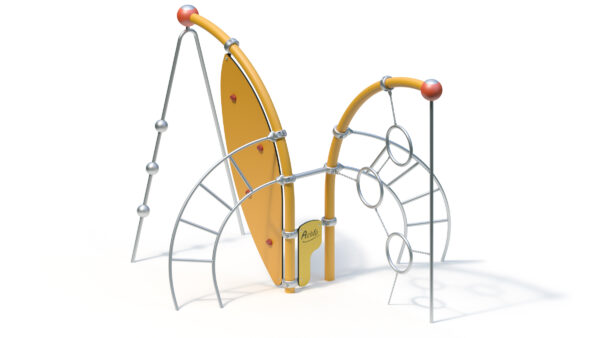

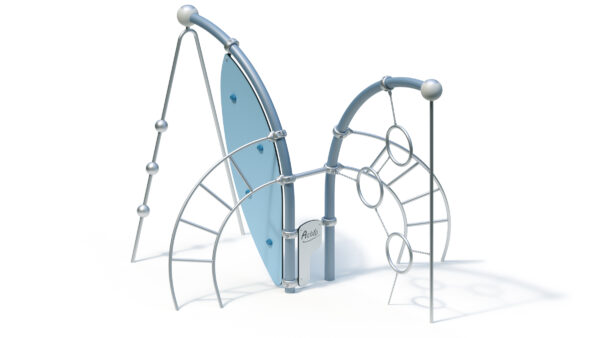

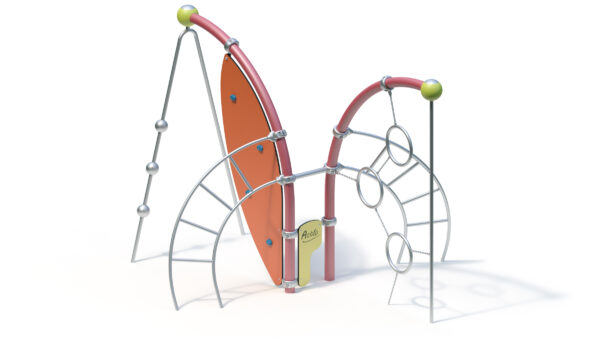

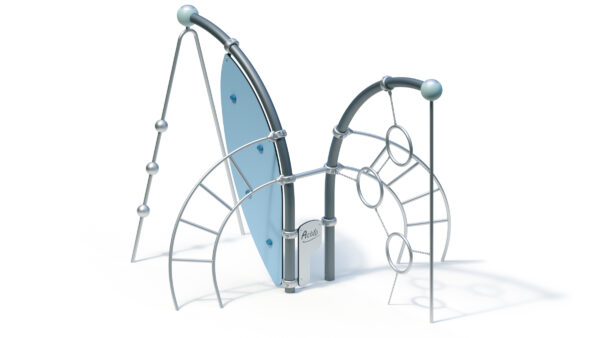

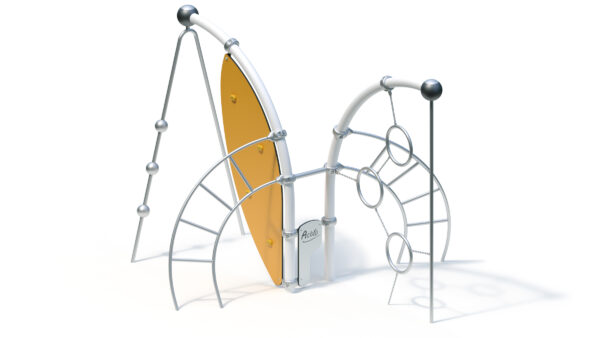

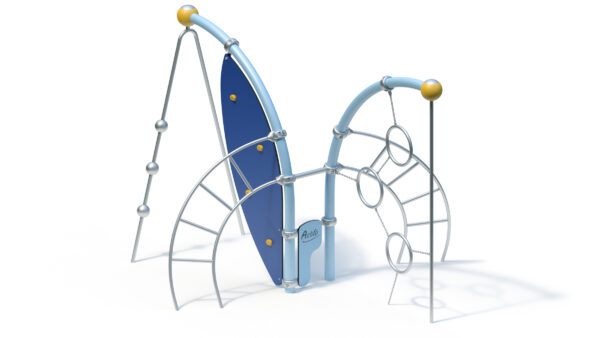

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Climbing Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, mit beidseitig aufgesetzten Freeclimbing-Elementen
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Monkey Climber
– Ringkombination aus Edelstahlrohr Ø 38 mm
– Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbeln
– oben: Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm, Farbe rot ähnlich RAL 2002.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung
2 Stck. Rohrbogen 90°
9 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)
1 Stck. 1,70 x 1,00 x 0,50 m
2 Stck. 0,90 x 0,40 x 0,50 m
3 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: 1,80 m³

Montagerichtzeit
2 Monteure je 4 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027253001
