Technische Daten

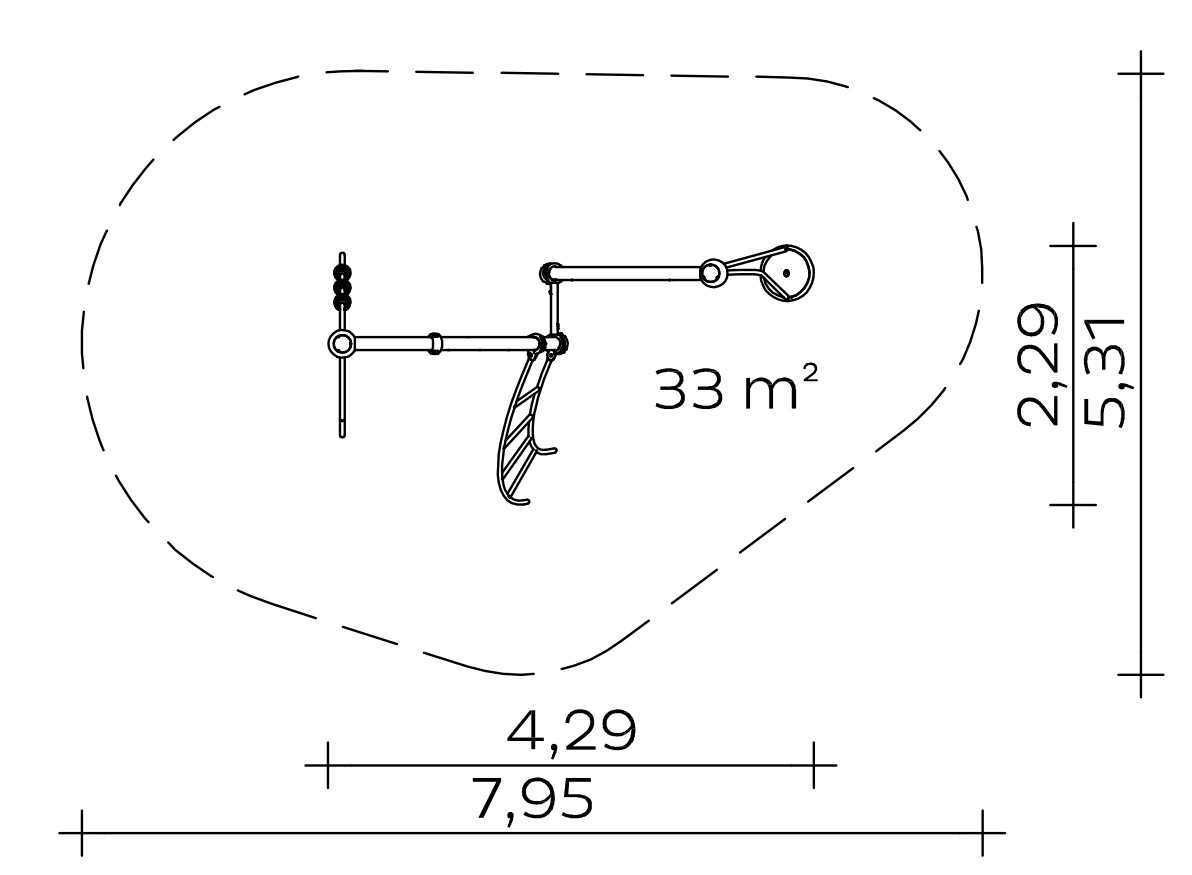

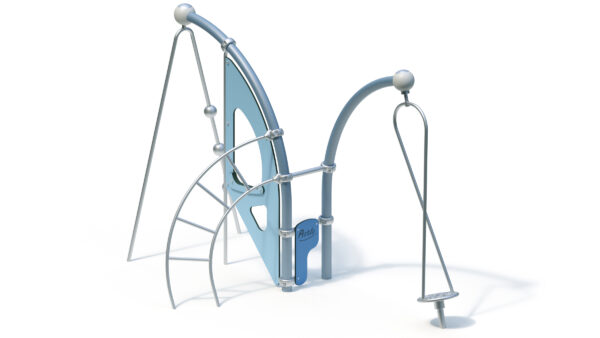

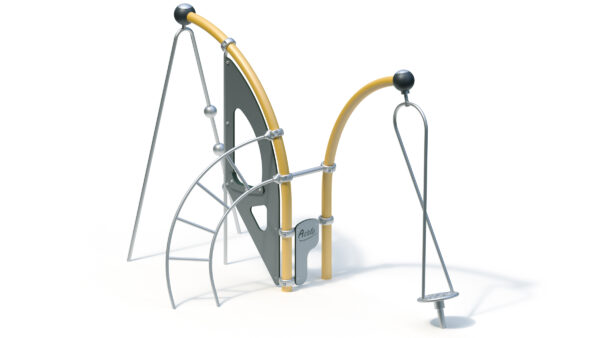

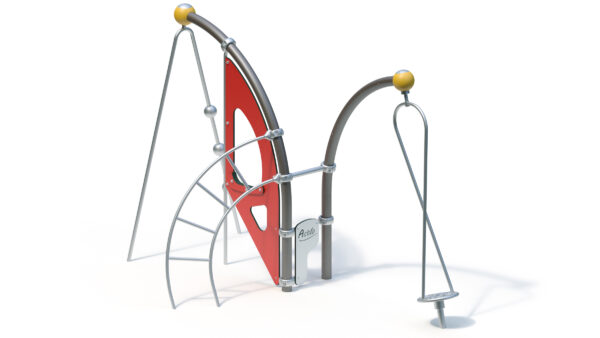

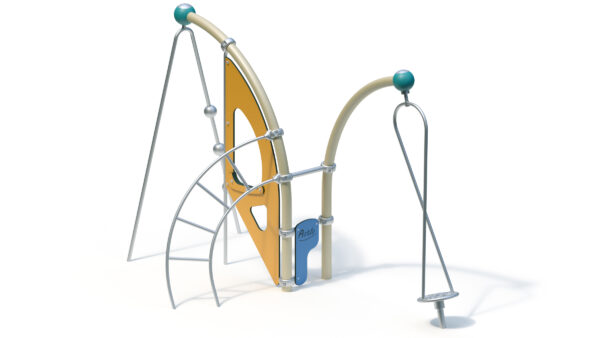

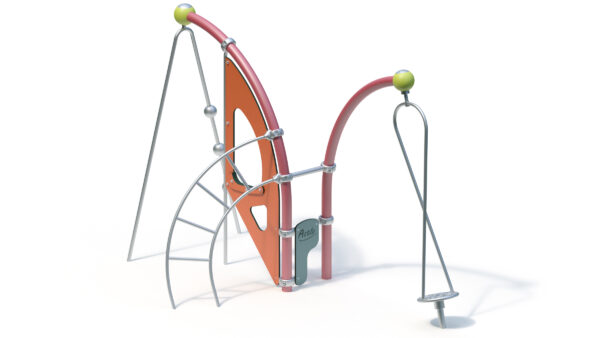

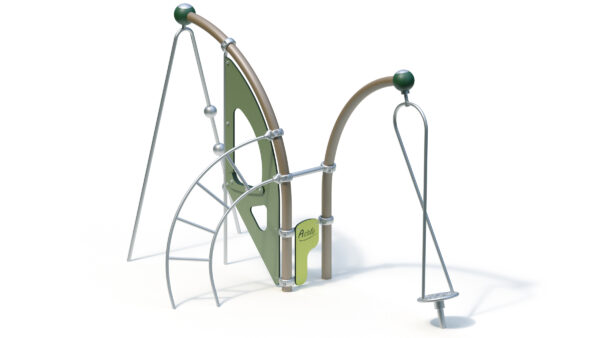

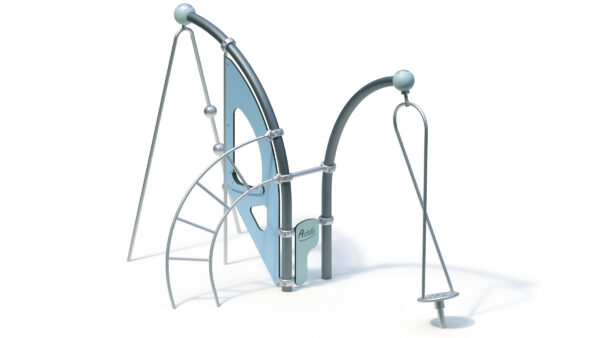

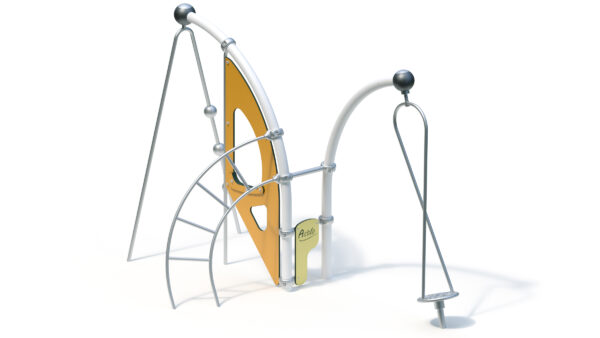

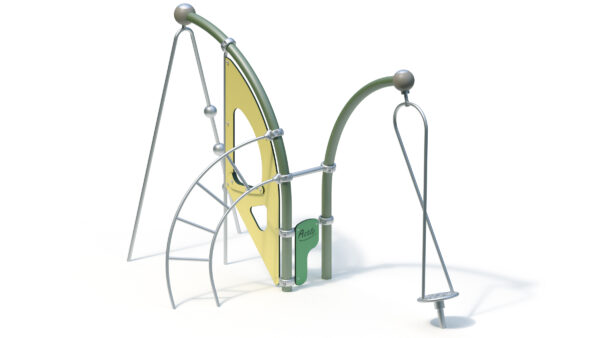

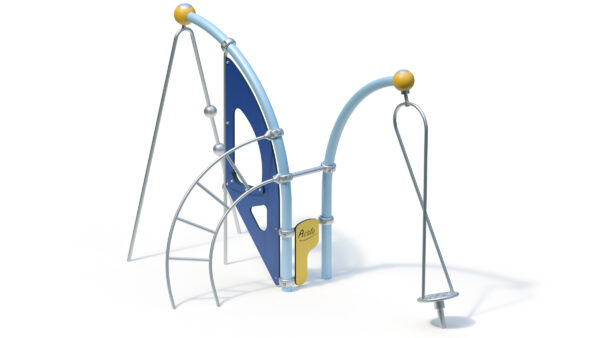

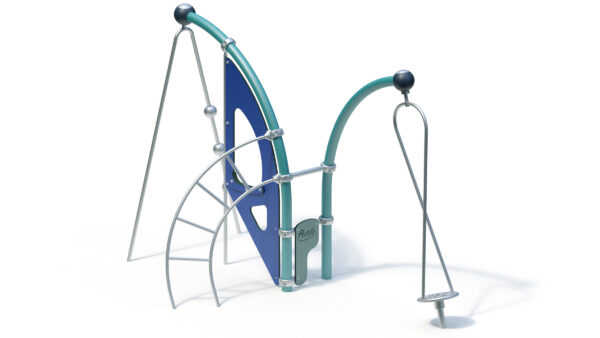

Geräteraum: 4,29 x 2,29 x 2,93 m
Mindestraum: 7,95 x 5,30 x 2,93 m
Aufprallfläche: 33 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
310 kg insgesamt

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 75°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Big Hurricane
– verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr
– mitdrehender Boden aus profiliertem Edelstahlblech
– Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Chill Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm.
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm, Farbe rot ähnlich RAL 2002.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung
1 Stck. Rohrbogen 90°
1 Stck. Rohrbogen 75°
7 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)
1 Stck. 1,70 x 1,00 x 0,50 m
1 Stck. 0,90 x 0,40 x 0,50 m
4 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: 1,75 m³

Montagerichtzeit
2 Monteure je 4 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027231001
