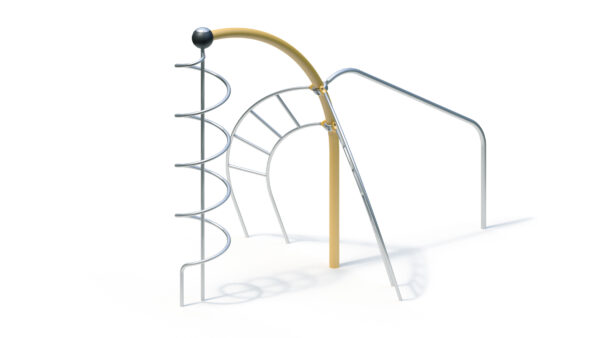

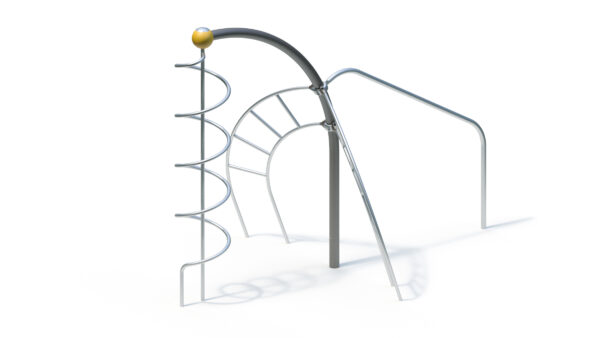

Actio 120

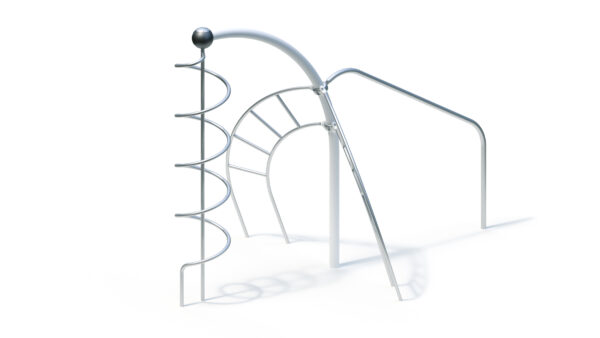

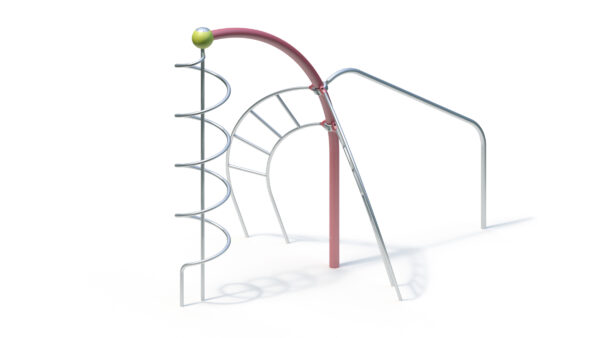

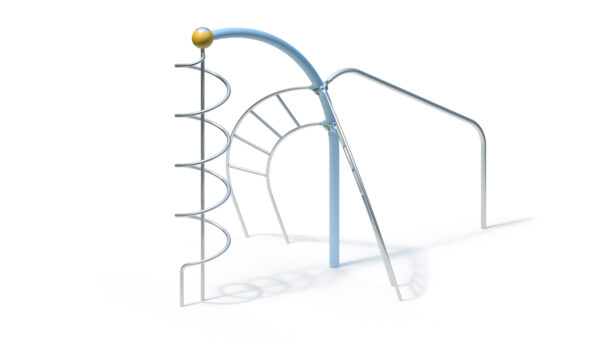

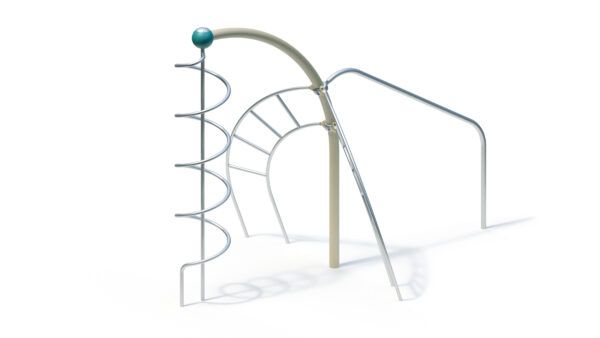

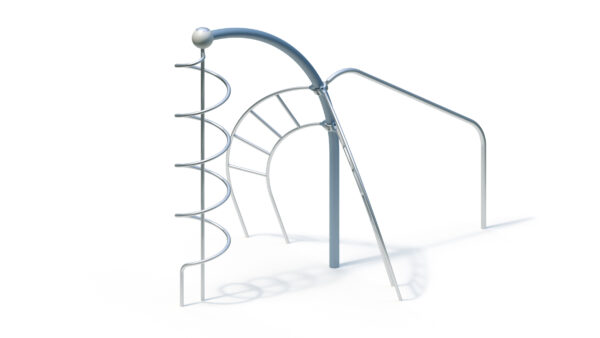

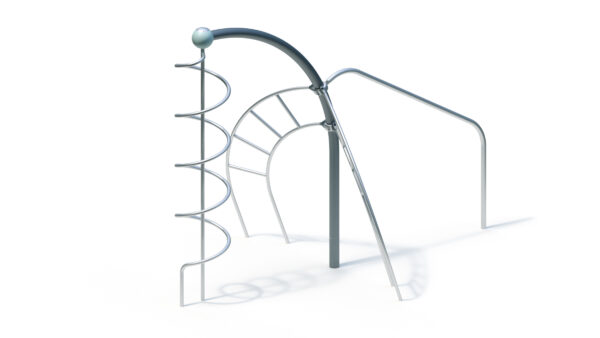

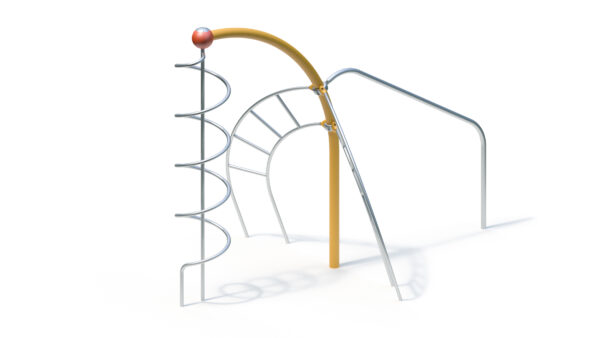

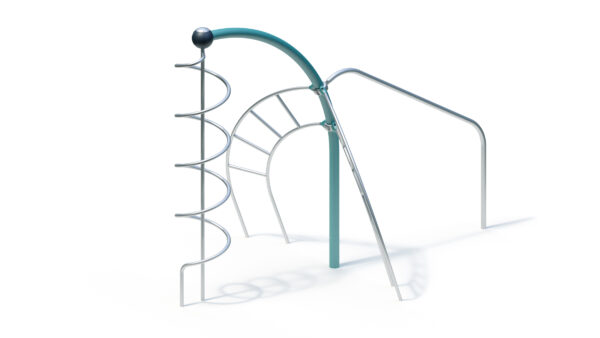

Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 5+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 8 Personen |
| Aktivitäten ? | Bewegungsaktivität, Klettern, Rutschen |
Technische Daten
| Mindestraumlänge ? | 7,90 m |
|---|---|
| Mindestraumbreite ? | 5,84 m |
| Mindestraumhöhe ? | 2,93 m |
| Gerätelänge ? | 4,43 m |
| Gerätebreite ? | 2,84 m |
| Gerätehöhe ? | 2,93 m |
| Freie Fallhöhe ? | 2,86 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 166,00 kg |
| Schwerstes Einzelteil ? | 67,00 kg |
Montage & Fundamente
| Montagezeit ? | 3,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | - |
| Fundamente | Anzahl: 1x (1.3m x 0.5m x 0.5m) Anzahl: 2x (0.9m x 0.4m x 0.5m) Anzahl: 2x (0.6m x 0.6m x 0.5m) |
Produkt-Downloads
Produktbeschreibung
Technische Daten

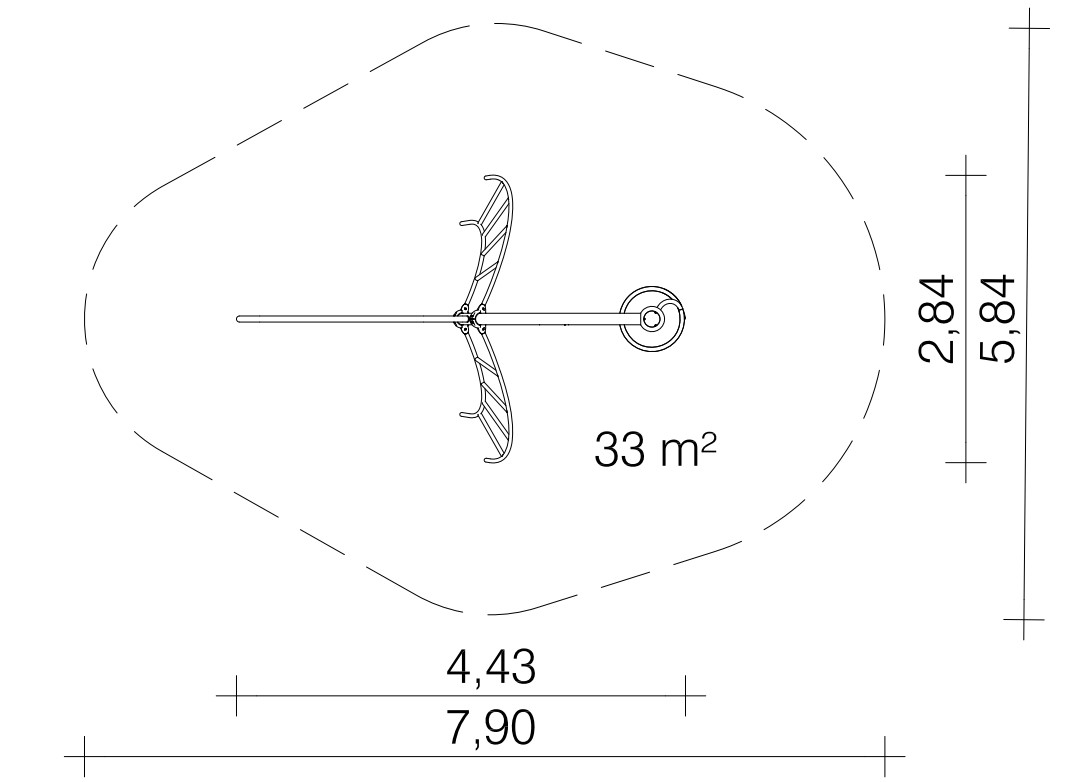

Geräteraum: 2,84 x 4,43 x 2,93 m
Mindestraum: 5,84 x 7,90 x 2,93 m
Aufprallfläche: 33 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
166 kg insgesamt
Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
Spring Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente
Pipe Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm
– Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– unten: Einspannung durch Ortfundament
Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente
Anzahl der Bauteile für optionale Pulverbeschichtung
1 Stck. Rohrbogen 90°
2 Stck. Alu-Schelle Ø 114 mm
Fundamente (bauseits)
1 Stck. 1,30 x 0,50 x 0,50 m
2 Stck. 0,90 x 0,40 x 0,50 m
2 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: ca. 1,1 m³
Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)
Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 027120001
