Actio

Actio 162 0-27162-000

Altersgruppe ? Die spezifische Altersgruppe, für die das Produkt entwickelt wurde.

5+
Benutzeranzahl ? Die Anzahl der Personen, die gleichzeitig das Produkt nutzen können.

6
Einsatzgebiete ? Die verschiedenen Umgebungen oder Situationen, in denen das Produkt verwendet werden kann.

öffentliche Spielplätze
Produktgruppen ? Die Kategorien von ähnlichen Produkten.

Actio

Technische Daten

Hebezeug ? Passendes Hebezeug ist für die Montage des Spielgerätes notwendig.

Gerätelänge ? Die Maßangabe für die Länge eines Geräts.

2,09 m

Gerätebreite ? Die Maßangabe für die Breite eines Geräts.

0,53 m

Gerätehöhe ? Die Maßangabe für die Höhe eines Geräts.

2,93 m

Mindestraumlänge ? Die minimale benötigte Länge für den Platz, auf dem das Gerät aufgestellt werden soll.

5,76 m

Mindestraumbreite ? Die minimale benötigte Breite für den Platz, auf dem das Gerät aufgestellt werden soll.

4,82 m

Mindestraumhöhe ? Die minimale benötigte Höhe für den Platz, auf dem das Gerät aufgestellt werden soll.

2,93 m

Monteur Anzahl ? Die Anzahl der qualifizierten Personen, die für die Montage des Produkts erforderlich sind.

2 Pers.

Montagezeit ? Die Zeit, die qualifizierte Personen benötigen werden, um das Produkt zu montieren.

3 h

max. Einzelgewicht ? Das Gewicht des schwersten Einzelteils des Produkts. Diese Information ist wichtig für den Transport und die Montage.

67,00 kg

Gesamtgewicht ? Das Gesamtgewicht des Produkts. Diese Information ist wichtig für den Transport und die Montage.

100,00 kg

Freie Fallhöhe ? Die max. freie Fallhöhe des Gerätes, aus der sich gemäß (DIN) EN 1176-1:2017 die erforderlichen stoßdämpfenden Böden, die Größe der Aufprallfläche und die Anforderungen an die Absturzsicherungen ableiten lassen.

2,86 m

Podesthöhen

Fundamente

1 Stück

1,17 x 0,50 x 0,50 m
Volumen: 0,29 m3

2 Stücke

0,90 x 0,40 x 0,50 m
Volumen: 0,18 m3

Classic

Coral

Aloha

Beach

City

Ice Palace

Jungle

Mermaid

Nature

Ocean

Pirate

Safari

Sky

Sun

Sunny Day

Sweden

Varianten-finder

Ausgewählte variante:

Bitte geben Sie bei Ihrer Bestellung die folgende Variantennummer an:

Make contact

Dieses kaiser & kühne produkt ermöglicht:

Produkt-downloads:

Technische Daten
Geräteraum: 2,09 x 0,53 x 2,93 m
Mindestraum: 5,76 x 4,82 x 2,93 m
Aufprallfläche: 21 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
100 kg insgesamt

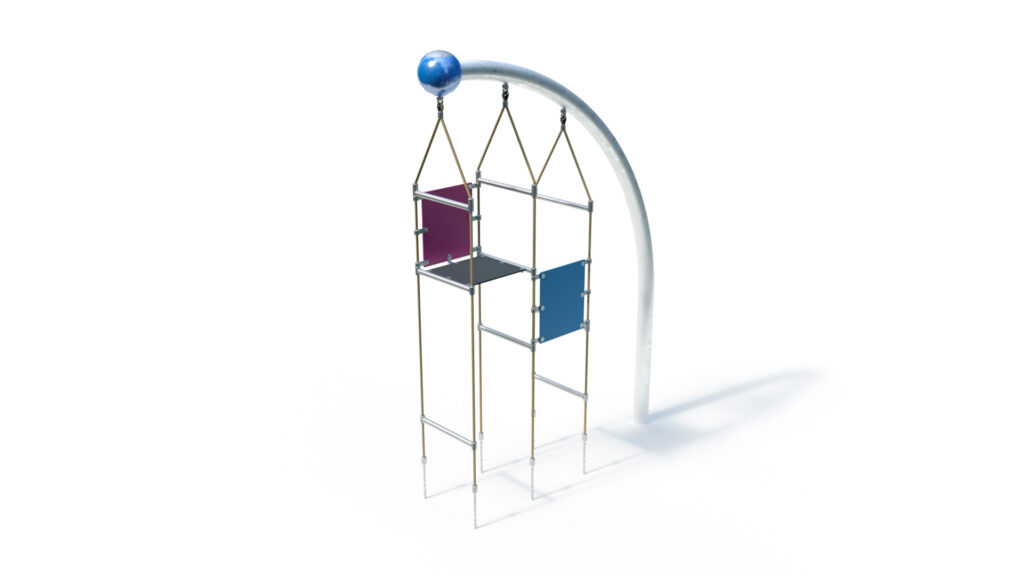

Arc 90° Climbing Cube
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114,3 x 3,6 mm (optional pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 16,2 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Climbing Cube
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm
– Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– elastische Mattenelemente aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
– Bodenbefestigung: Edelstahlketten (Ø 7 mm), am oberen Ende verschweißt mit Spannschloss (M10), unten Schäkel mit angeschweißter Gewindestange zur Verschraubung in Innengewindeankern im Fundament

Fundamente (bauseits)
1 Stck. 1,17 x 0,5 x 0,5 m
2 Stck. 0,90 x 0,4 x 0,5 m
Betonmenge: 0,65 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
