Dalbentürme

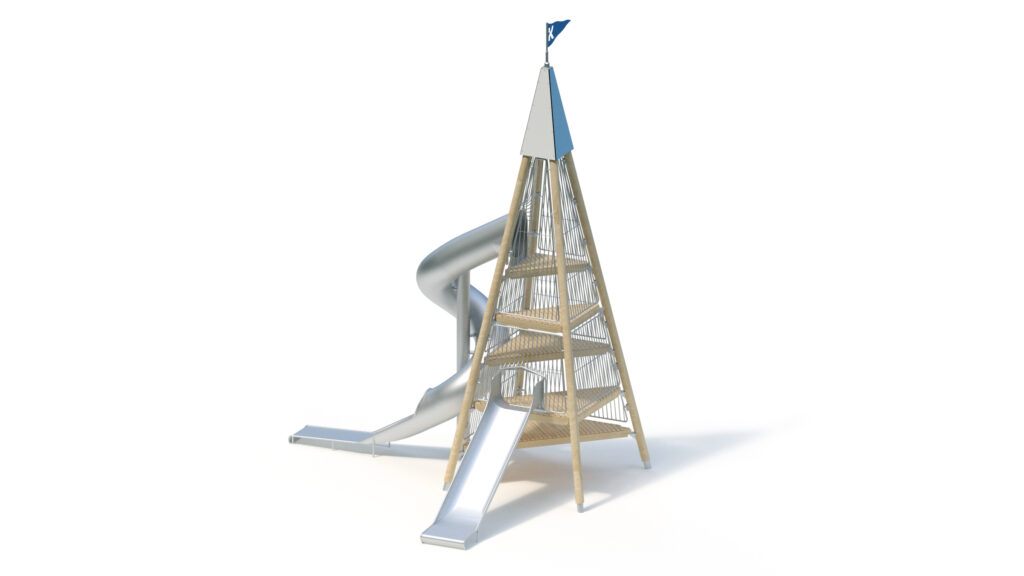

K&K Dalbenturmanlage bestehend aus:
Dalbenturm (9,50) mit Tunnel-Wendelrutsche 30°/38° (5,00 m) und Anbau-Breitrutsche (2,00 m);
Turmhaube grün, mit Windfahne

Technische Daten
Grundfläche: 7,00 x 8,00 m
Mindestraum: 10,50 x 11,50 m (68 m²)
Höhe: 9,50 m + Turmabschluss
Podesthöhen: 1,00 / 2,00 / 3,00 / 4,00 / 5,00 m

Standpfosten
Stahl Ø 193,7 x 4 mm, feuerverzinkt

Podestböden
Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten.
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7 mm, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube
Hochdrucklaminat 15 mm, Farbe grün

Turmabschluss
Windfahne

K&K Anbau-Breitrutsche
Anbauhöhe: 2,00 m
Einsitzhöhe: 2,10 m
Rutschenneigung: 36°
Rutschenbreite: 1,10 m
Rutschblechdicke: 2,5 mm
Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, mit abrollverhindernder Absturzsicherung über dem Einsitzteil, durch Muldenform besonders geräuscharm.

K&K Tunnel-Wendelrutsche 30°/38°
Rutschenanbauhöhe: 5,00 m
Einsitzhöhe: 5,10 m
Rutschenneigung: 30°/38°
Tunneldurchmesser: 0,80 m
Rutschblechdicke: 2,5 mm

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, zu einer aus Transportgründen dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.
Verlauf: Wendelung 360° rechts
Inklusive MIttelpylon: Edelstahlrohr Ø 298,5 x 7,1 mm

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injektions-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 1,00 x 0,40 x 0,50 m
1 Stck. 0,80 x 0,80 x 1,00 m
1 Stck. 0,90 x 1,25 x 0,40 m
Betonmenge: 3,30 m³

Montagerichtzeit
2 Monteure je 20 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,10 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten
