Dalbentürme

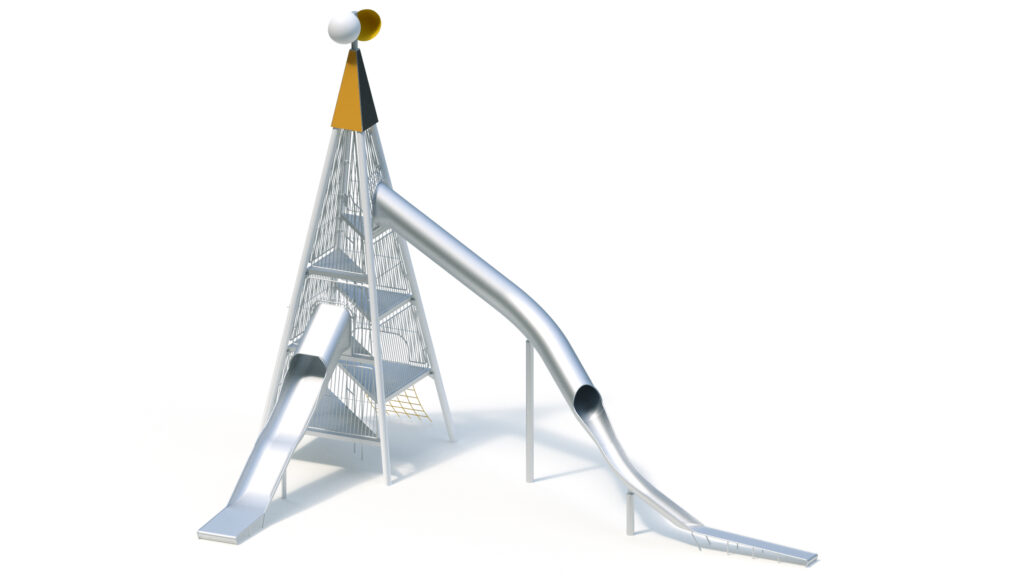

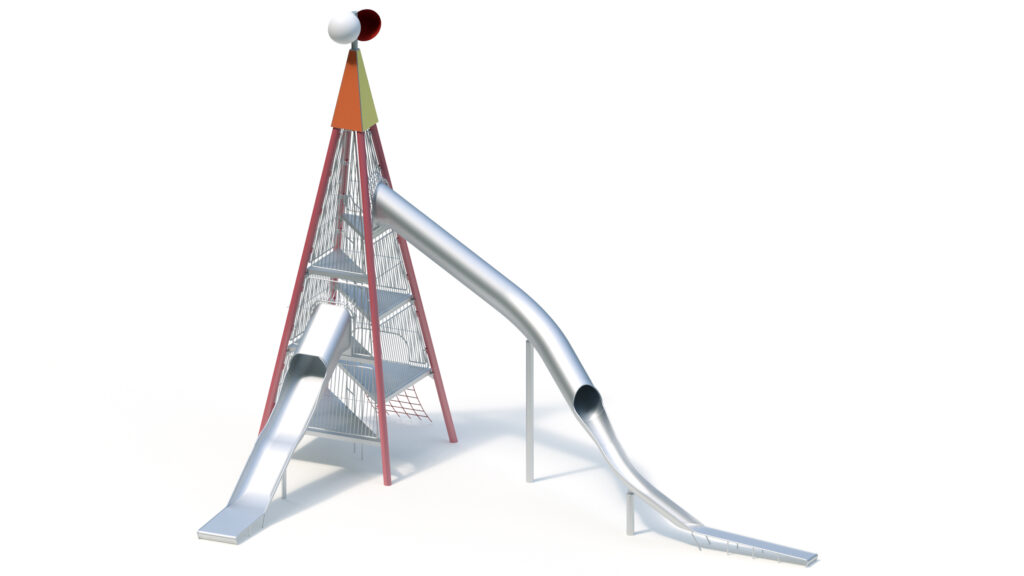

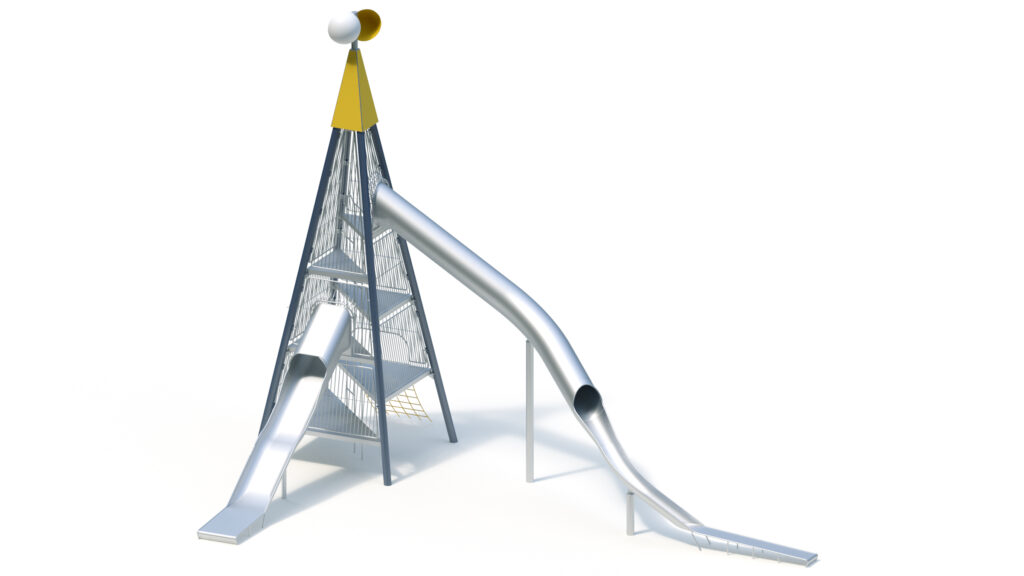

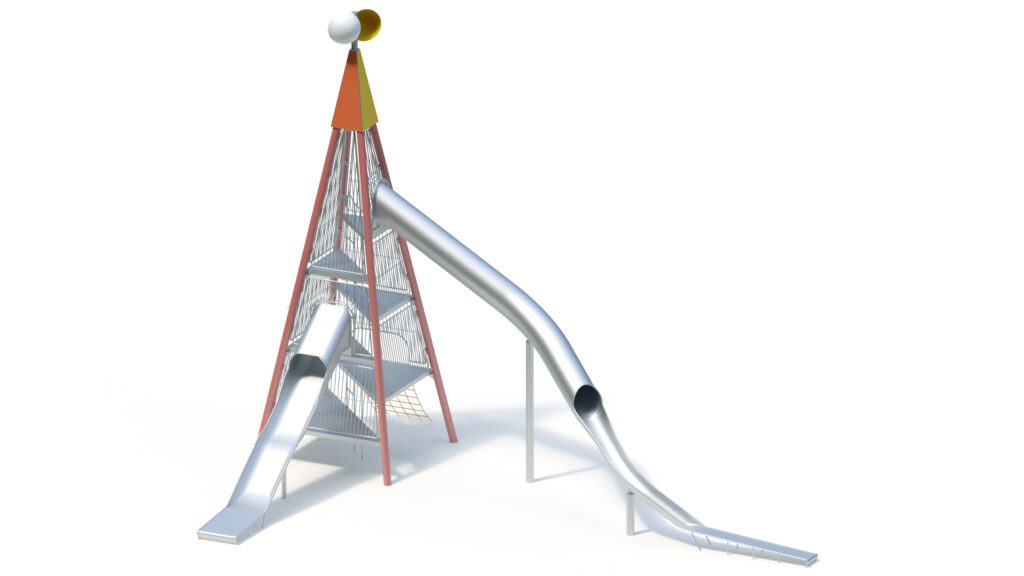

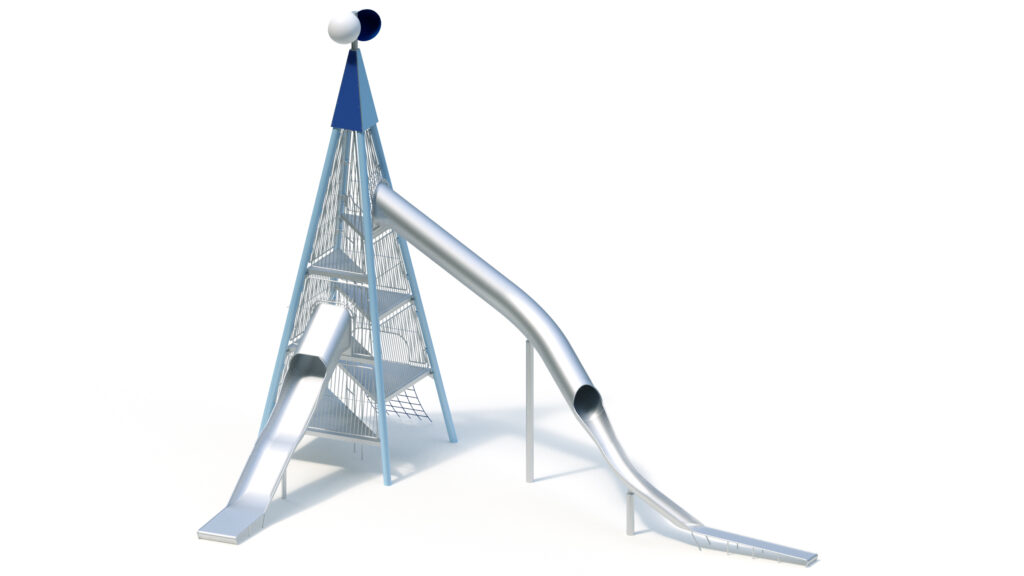

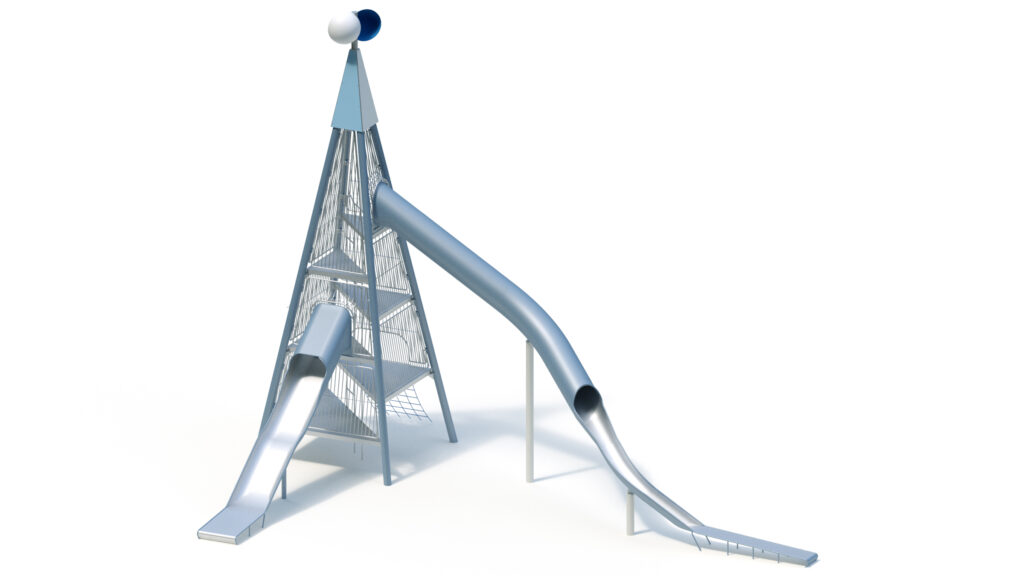

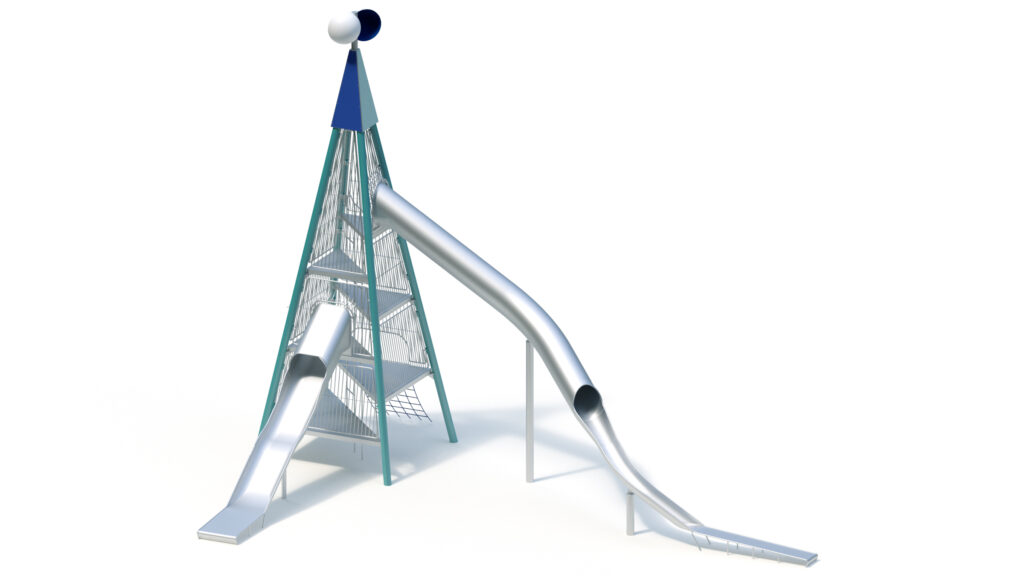

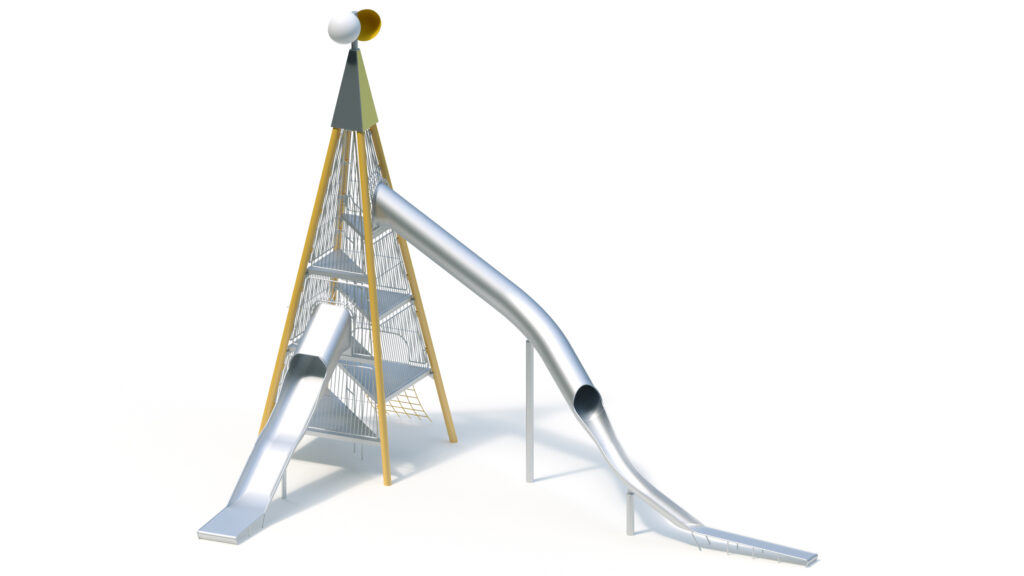

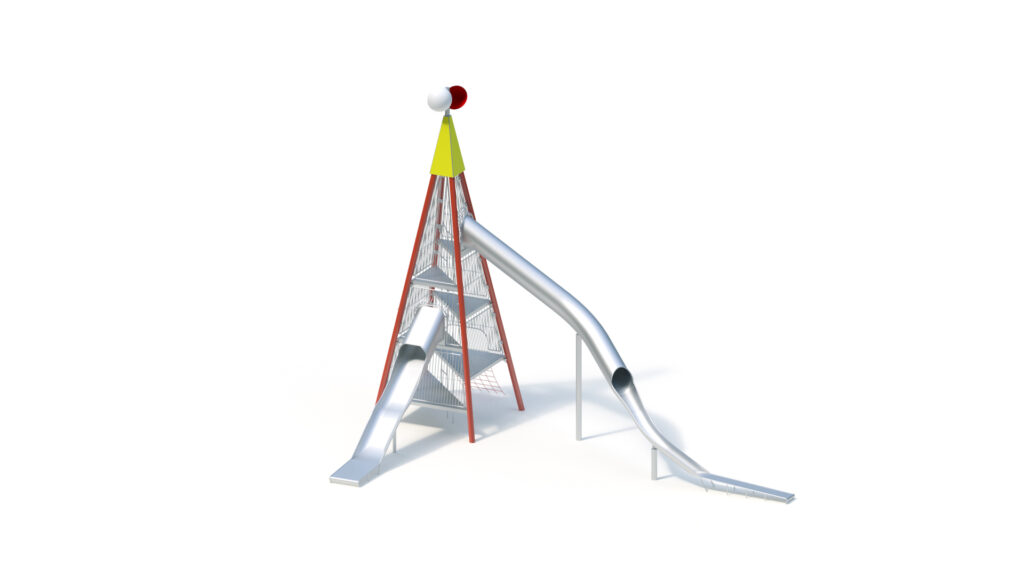

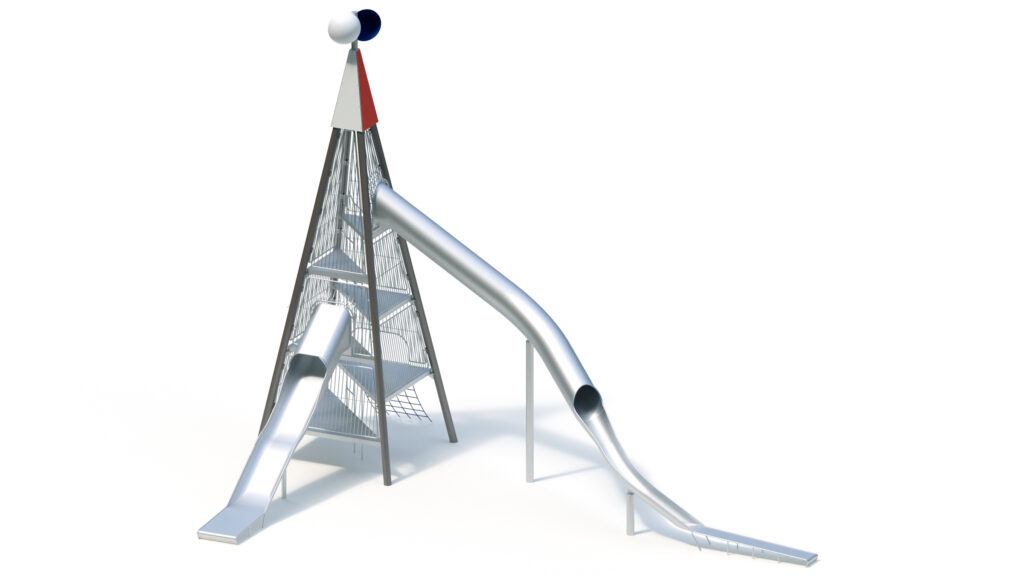

Dalbenturmkombination bestehend aus:
Dalbenturm (10,50 m) mit Tunnel-Hangutsche 30° (6,00 m), Anbau-Breitrutsche mit Tunneleinsitz (3,00 m) und Netzaufstieg (2,00 m);
Turmhaube, mit Windrotor

Technische Daten
Grundfläche: ca. 10,55 x 16,05 m
Mindestraum: ca. 14,05 x 19,55 m (115 m²)
Höhe: ca. 10,50 m + Turmabschluss
Podesthöhen: 1,00/2,00/3,00/4,00/5,00/6,00 m

Standpfosten
Stahl Ø 193,7 x 4 mm, feuerverzinkt

Podestböden
Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33.7 mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube
Hochdrucklaminat 15 mm

Turmabschluss
Windrotor 2-fach

Aufstieg auf Podest 2,00 m
– Netzaufstieg aus Herkulesseil Ø 16 mm, Maschenweite 300 m x 300 mm (Achsmaß)

Anbau-Breitrutsche mit Tunneleinsitz, Ah 3,00 m
Anbauhöhe: 3,00 m
Einsitzhöhe: 3,10 m
Rutschenneigung: 36°
Rutschenbreite: 1,10 m
Rutschblechdicke: 2,5 mm
Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, Tunneleinsitz, Geschwindigkeitsregulierung durch Welle. Durch Muldenform besonders geräuscharm.
Inklusive Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl.

Tunnel-Hangrutsche 30°, Ah 6,00 m
Anbauhöhe: 6,00 m
Einsitzhöhe: 6,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80/0,60 m
Rutschblechdicke: 2,5 mm
Verlauf: Kurve 35° rechts,

Rutschensegmente aus Edelstahl durch Röhren/-Muldenform besonders geräuscharm, dreiteilige Rutsche, inklusive Verbindungsflanschen für Montage vor Ort.

– 16100 K&K Tunnelrutschen-Einsitz 30°
– 16110 K&K Tunnelrutschen-Gerade 30°, 2 Stck.
– 16110050 K&K Tunnelrutschen-Gerade 30°,
Länge 0,50 m
– 16160 K&K Tunnelrutschen-Kurve 30°, 7 Stck.,
Wendelung 35° rechts
– 16110 K&K Tunnelrutschen-Gerade 30°
– 41590 K&K Hangrutschen-Tunneladapter 30°
– 41610 K&K Hangrutschen-Raumkurve 30°, 4 Stck.,
Wendelung 36° links
– 41550028 K&K Hangrutschen-Gerade 30°,
Länge 0,28 m
– 41670 K&K Tunnelrutschen-Maxiauslauf

Inklusive K&K Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
2 Stck. 2,80 x 0,30 x 0,40 m
1 Stck. 1,40 x 1,25 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
2 Stck. 0,60 x 0,60 x 0,60 m
Betonmenge: 3,90 m³

Montagerichtzeit
2 Monteure je 18 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,40 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten
