Gerätekombinationen

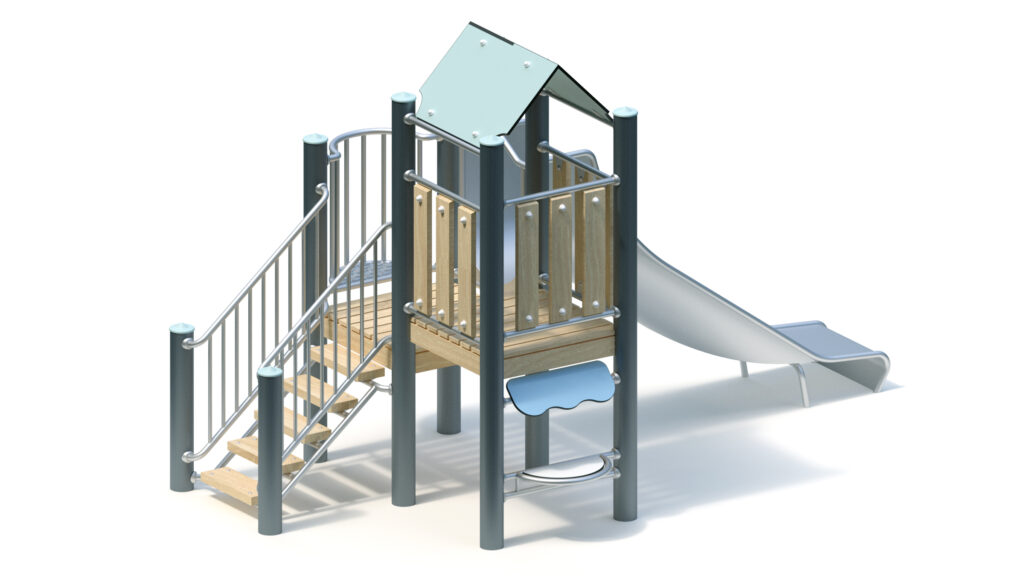

Gerätekombination 0-21128-501

Classic

City

Aloha

Beach

Coral

Ice Palace

Jungle

Mermaid

Nature

Ocean

Pirate

Safari

Sky

Sun

Sunny Day

Sweden

Technische Daten
Gesamthöhe: 2,50 m
Grundfläche: 2,15 x 3,90 m
Mindestraum: 5,15 x 7,40 m (27 m²)
Podesthöhe: 0,80/1,00 m
Rutschenanbauhöhe: 0,80 m
Einsitzhöhe: 0,90 m
Gewicht: 75 kg schwerstes Einzelteil
410 kg insgesamt

Standpfosten
Standpfosten aus Edelstahl Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Balkonbrüstung aus Edelstahlrohr Ø 33,7 x 2 mm
– Anbau-Treppe mit Trittstufen aus Robinie 170 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
– Treppenbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 20 x 2 mm, einteilige Schweißkonstruktion
– Markise aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Tisch aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Satteldach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
8 Stck. 0,40 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,75 x 0,40 m
Betonmenge: 0,63 m³

Montagerichtzeit
2 Monteure je 3 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
1,00 m

Geeignet für
Kinder ab 3 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
